メーカー ： NEC
型番 ： PA-W1200EX

• 中継機とは
• 製品のポイント
• 使い方
• 仕様

中継機とは

無線LANアクセスポイント（以下、「親機」）と電波の届きにくい場所との間に設置することで、これまでWi-Fiが繋がりにくかったお部屋へも、中継機を介して電波の届く範囲を拡げることができます。

製品のポイント

11ac＆2ストリーム対応、867Mbps^*の高速Wi-Fi中継機

・2ストリーム（2×2）対応で、安定した高速通信
2ストリーム(2×2)対応。データの専用道路ともいえるストリーム数が増えることで、データの流れがスムーズになり、安定した高速通信が行えます。
（* 表示の数値は、理論上または規格上の最大値であり、実際のデータ転送速度を示すものではありません）

スッキリ設置＆カンタン接続

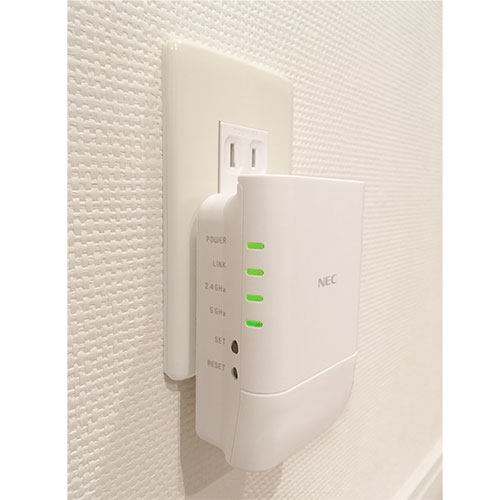

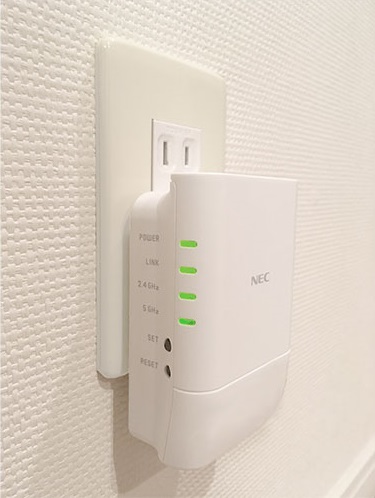

＜どこでもスッキリ設置＞・コンセントに直接挿すタイプのため、ケーブル要らずのコンパクト設計。また複数口のあるコンセントでも、上のコンセントをふさがずにスッキリと設置できます。

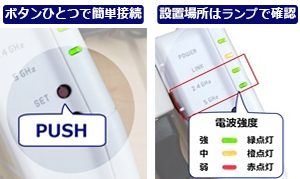

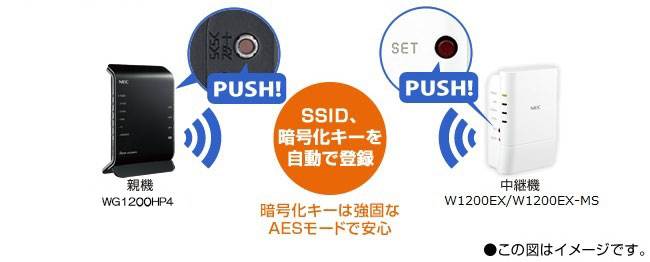

＜だれでもカンタン接続＞・WPS対応の親機となら、ボタンを押すだけ、ワンプッシュ接続！（WPSボタンは、メーカーにより名称が異なりますのでご注意ください。※NEC＝らくらくスタート、BUFFALO＝AOSSなど）・電波強度を3段階のカラーでお知らせする「電波強度ランプ表示」で、設置場所もらくらく探知。

実効速度がアップする【ビームフォーミング】

iPhone 7/7 Plus、iPhone 6/6 Plus、Galaxy S7、AQUOS Compact SH-02Hなどのビームフォーミング対応のスマートフォンやWi-Fi端末を自動で検出。
その端末に向けて電波を集中的に照射するので、よりつながりやすくなり実効速度がアップします。

子どもを守る安心機能【こども安心ネットタイマー】

ゲーム機やスマートフォンなどでWi-Fi接続（W1200EX経由）できる時間帯を、機器ごとにスケジュール設定してコントロールすることができます。
※接続されている親機がルータモードであること。(DHCPサーバ機能を持つ親機が必要です）

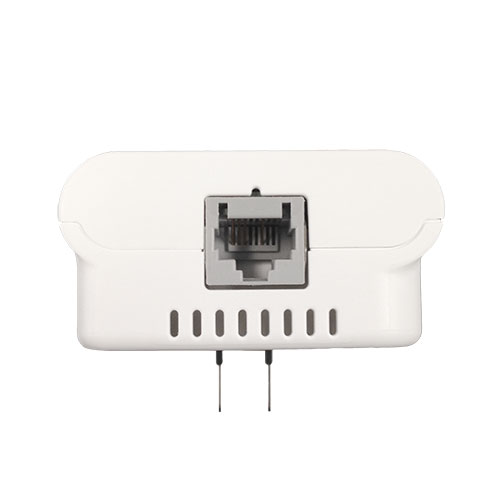

有線LANポート搭載で、子機としても利用可能

有線LANポートを1ポート搭載しているため、イーサネットコンバータ子機（11ac、2ストリーム/2×2対応）としての利用も可能です。有線LAN接続しか使用できないパソコンやテレビも、本製品と有線接続することで、まるでWi-Fi搭載モデルのようにご利用いただけます。
※本製品のLANポート（LANインターフェース）は100BASE-TX（理論上最大100Mbps）に対応しています。

使い方

① 親機の近くのコンセントに、本製品（以下、中継機）を挿し込み電源を起動させます。

② 本製品と親機のリンク設定を行います。（下記、WPS対応親機の場合）

＜リンク設定方法＞※親機の操作方法については、親機の取り扱い説明書などを参照してください（WPSプッシュボタンの名称やランプの点灯のしかたは親機によって異なります）

③ リンクが確認できたら本製品をいったんコンセントから抜き、親機と電波の届きにくいエリアとの中間地点（Wi-Fi電波が届く場所）へ場所を移し、近くのコンセントに挿し込み設置します。
あらかじめ親機とWi-Fi接続したスマートフォンなどで中継機設置場所（候補）付近に電波が届くことを確認しておくと、よりスムーズに最適な設置場所を見つけることができます。
※ 親機からの電波が届かない（弱い）場所へ設置した場合、うまく中継することができませんのでご注意ください。

その他、注意事項

※ WPS非対応親機をご使用の場合は、パソコン/スマートフォン/タブレットから設定する必要がございます。
※ 詳しい接続方法は、本製品に同梱されている「つなぎかたガイド」をご覧ください。
※ 各種機能の使い方は、NEC公式WEBサイト上の「ユーザーズマニュアル」をご覧ください。

◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆

つなぐネットオンラインショップ
販売取扱い親機をご使用の方へ

◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆

▼ 壁埋込み型無線LANアクセスポイント「Wi-Fi AP ユニット（300Mbps）」 をご利用の方

仕様

製品スペック詳細

			W1200EX
LAN インタフェース	物理インターフェース		8ピンモジュラージャック（RJ-45）×1ポート
	インターフェース※1		100BASE-TX/10BASE-T（Auto MDI/MDI-X対応）
	伝送速度※1		100Mbps/10Mbps
	全二重/半二重		全二重/半二重
無線LANインターフェース	IEEE802.11ac	周波数帯域／ チャネル	[W52]5.2GHz帯（5,150-5,250MHz）：36/40/44/48ch　＊屋内限定 [W53]5.3GHz帯（5,250-5,350MHz）：52/56/60/64ch　＊屋内限定 [W56]5.6GHz帯（5,470-5,725MHz）：100/104/108/112/116/120/124/128/132/136/140ch
		伝送方式	OFDM（直交周波数分割）方式/搬送波数[VHT20]56、[VHT40]114[HT80]242 MIMO（空間多重）方式
		伝送速度※2※3	最大867Mbps（VHT80の場合）　（自動フォールバック）
	IEEE802.11n	周波数帯域／ チャネル	2.4GHz帯（2,400-2,484MHz）：1～13ch [W52]5.2GHz帯（5,150-5,250MHz）：36/40/44/48ch　＊屋内限定 [W53]5.3GHz帯（5,250-5,350MHz）：52/56/60/64ch　＊屋内限定 [W56]5.6GHz帯（5,470-5,725MHz）：100/104/108/112/116/120/124/128/132/136/140ch
		伝送方式	OFDM（直交周波数分割方式）/搬送波数[HT20]56、[HT40]114 MIMO（空間多重）方式
		伝送速度※2※4	2.4GHz帯 　最大300Mbps（HT40の場合） 5.2GHz帯（W52） 5.3GHz帯（W53） 5.6GHz帯（W56） 　最大300Mbps（HT40の場合）
	IEEE802.11a	周波数帯域／ チャネル	[W52]5.2GHz帯（5,150-5,250MHz）：36/40/44/48ch　＊屋内限定 [W53]5.3GHz帯（5,250-5,350MHz）：52/56/60/64ch　＊屋内限定 [W56]5.6GHz帯（5,470-5,725MHz）：100/104/108/112/116/120/124/128/132/136/140ch
		伝送方式	OFDM（直交周波数分割方式）/搬送波数52
		伝送速度※2	54/48/36/24/18/12/9/6Mbps（自動フォールバック）
	IEEE802.11g	周波数帯域／ チャネル	2.4GHz帯（2,400-2,484MHz）：1～13ch
		伝送方式	OFDM（直交周波数分割方式）/搬送波数52
		伝送速度※2	54/48/36/24/18/12/9/6Mbps（自動フォールバック）
	IEEE802.11b	周波数帯域／ チャネル	2.4GHz帯（2,400-2,484MHz）：1～13ch
		伝送方式	DS-SS（スペクトラム直接拡散）方式
		伝送速度※2	11/5.5/2/1Mbps（自動フォールバック）
	アンテナ		2.4GHz：送信2×受信2 5GHz　：送信2×受信2 （内蔵アンテナ）
	セキュリティ		SSID、MACアドレスフィルタリング、 WPA2-PSK（AES）、WPA/WPA2-PSK（AES）、WPA/WPA2-PSK（TKIP/AES） ＊IEEE802.11ac、IEEE802.11nは対向機とAESで接続された場合のみ使用可能
ヒューマンインタフェース	状態表示ランプ	POWER※5	電源通電状態表示
		LINK※5	親機とのWi-Fi接続状態表示
		2.4GHz※5	親機との2.4GHzモード Wi-Fi通信状態表示
		5GHz※5	親機との5GHzモード Wi-Fi通信状態表示
		LAN（底面）※5	リンク確立状態表示
	スイッチ		WPSボタン（SETボタン）×1 RESETスイッチ×1
利用プロトコル※6			TCP/IPプロトコル
外形寸法			約64（W）×36.9（D）×95（H）㎜　（突起部除く）
質量（本体のみ）			約0.2kg　（本体のみ）
電源			AC100V±10%　50/60Hz　（装置内蔵）
消費電力			6.5W（最大）
動作環境			温度0～40℃　湿度10～90%　（結露しないこと）
VCCI			VCCIクラスB

※1 本商品を快適にご利用いただくには、100BASE-TX、100Mbps方式での接続を推奨します。※2 規格による理論上の速度であり、ご利用環境や接続機器などにより実際のデータ通信速度は異なります。※3 ご利用環境によっては、VHT80/VHT40/VHT20モードが自動で切り替わるため、クワッドチャネルを「使用する」に設定しても、VHT20などで接続する場合があります。※4 ご利用環境によっては、HT40/HT20モードが自動で切り替わるため、デュアルチャネルを「使用する」に設定しても、HT20などで接続される場合があります。※5 状態表示ランプ点灯設定機能の設定により消灯します。※6 以下に記載しているOSを動作確認しています。（2016年6月現在）・Windows 10
・Windows 8.1
・Windows 7
・Windows Vista?
・OS X v10.11、v10.10、v10.9、v10.8、v10.7（Mac）
・iOS 10/9.3/9.2/9.1/9.0/8.4/8.3/8.2/8.1/8.0/7.1/7.0
・Android 6.0/5.1/5.0/4.4/4.3/4.2/4.1/4.0
ただし、お客様の環境・機器によってはご使用になれない場合があります。
